2018-01-13 10:01:49
Animación de la propagación de las ondas sísmicas del terremoto de Honduras del 2018

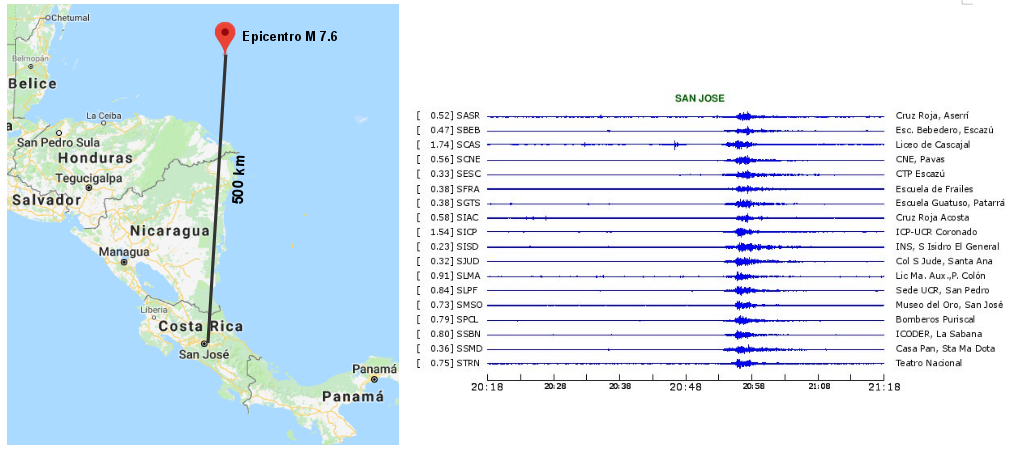

Un terremoto de M 7.6 ocurrió en el caribe hondureño el 9 de enero del 2018. Debido a su gran magnitud, este evento fue registrado por todos los acelerógrafos del LIS en Costa Rica, aunque claro está, de manera muy leve. La figura siguiente muestra el epicentro del sismo y su distancia aproximada a la capital costarricense.  A mano derecha se observan las trazas de aceleración en estaciones de la provincia de San José.

Figura 1

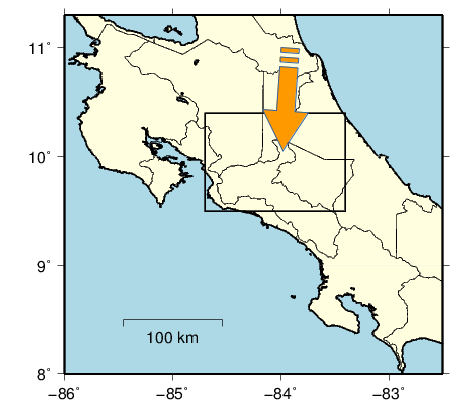

Utilizando los registros de todas las estaciones del país y filtrando las señales en la baja frecuencia o períodos largos, se pudo generar un historial de la propagación de las ondas por Costa Rica. La dirección de propagación es casi norte-sur como lo señala la flecha en esta figura.

Figura 2

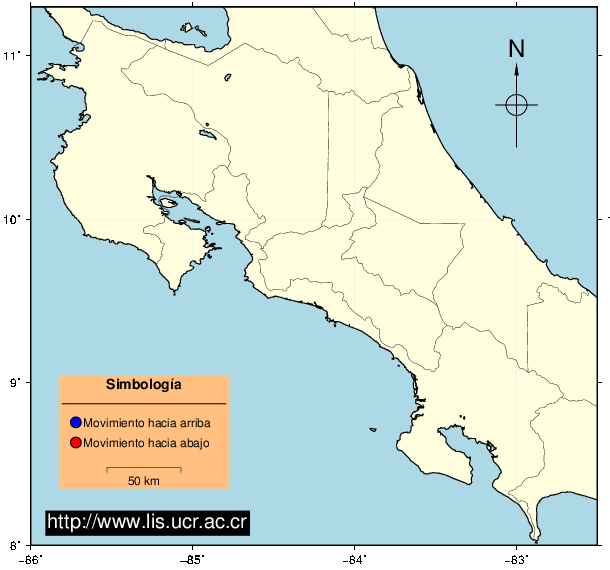

En la siguiente animación, cada círculo corresponde a un acelerógrafo. El círculo se agranda o encoje según sea la amplitud de las ondas sísmicas. En este caso, estamos viendo el comportamiento de la componente vertical del registro. El color azul indica que el movimiento es hacia arriba mientras que el rojo que el movimiento es hacia abajo.

Figura 3

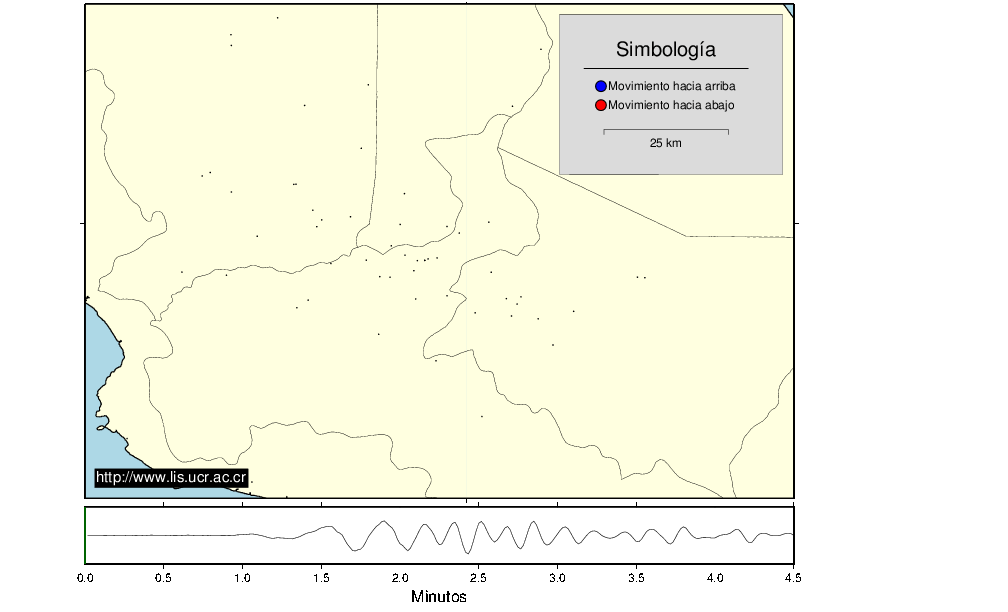

La siguiente animación muestra la propagación de las ondas en la zona del recuadro indicado en la figura 2. En la base de la imagen, aparece el registro de la estación en La Sabana como punto de referencia.

 Figura 4

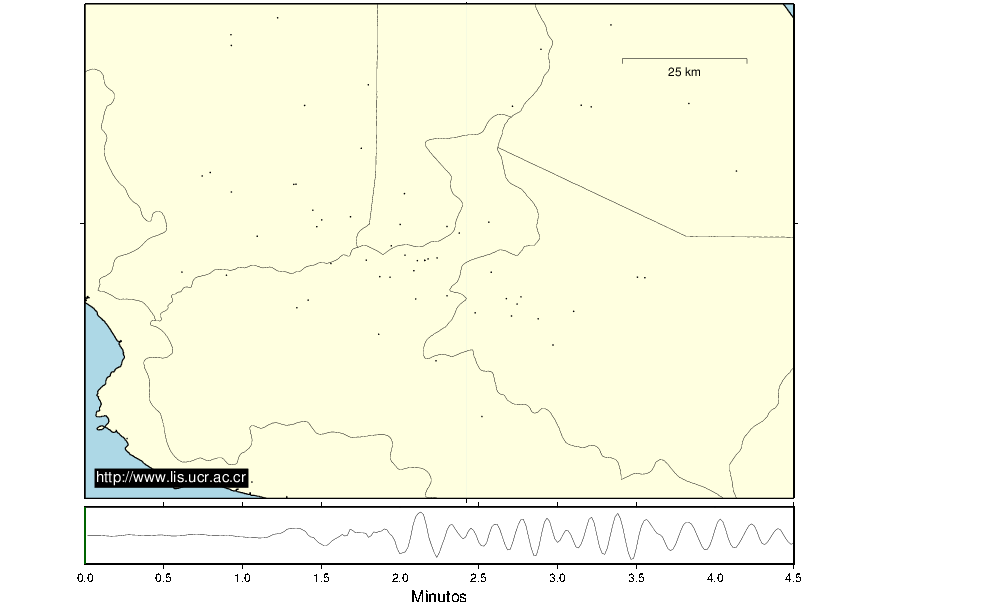

Finalmente se muestra el movimiento de las componentes norte-sur y este-oeste de todos los registros de las estaciones ubicadas dentro del recuadro de la figura 2. El movimiento sigue unas veces el sentido de las manecillas del reloj y otras veces no. Esto se debe al paso de los diferentes tipos de ondas superficiales tipo Love y Rayleigh. Nuevamente el registro de la parte inferior es una de las componentes horizontales en La Sabana para referencia.

 Figura 5
